产品描述
1 适用范围
1.1 B-MC25低压配电系统电涌保护器用于对雷电影响或其它瞬时过电压引起的浪涌进行防护,将电源线上的浪涌大电流释放到大地,对过电压进行限制,保护线路和设备以及人身的安全。
1.2 本产品符合标准
GB 18802.1-2002低压配电系统电涌保护器 第1部分:性能要求和试验。
IEC61643-1:1998低压配电系统电涌保护器的性能要求和试验。
2 使用、安装、储存和运输要求
2.1 正常使用范围-40℃至+80℃;
2.2 储存环境应通风良好,远离热源,无腐蚀性气体或者物体;
2.3 安装地点的海拔不超过2000m;
2.4 室温条件下安装地点湿度应不大于90%;
2.5 电源的交流频率为50/60Hz;
2.6 保护模式分为L-N,L-PE,N-PE;
2.7 在运输中不得受强烈的振动和碰撞,并应防止雨雪浸袭;
2.8 安装
2.8.1 安装方式与标准35mm导轨相匹配;
2.8.2 前置熔断器选择请见表1或咨询专业人员;
2.8.3 从母线经SPD到接地线排的导线长度要求≦0.5m,导线截面积参考表1,从SPD接线处到设备的距离要求≦15m。
SPD保护级 | 前置熔断器额定电流(A) | 电源侧导线截面(mm2) | 接地侧导线截面(mm2) |
一级 | 80~100A | ≧16 | ≧25 |

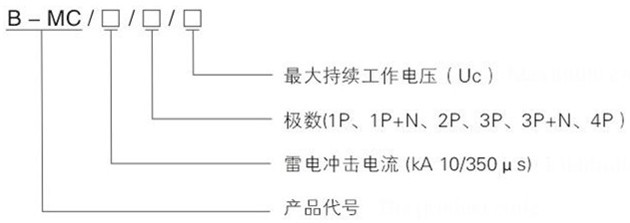

3 型号及其含义
4 技术参数
产品型号 | 最大持续工作电压UC(V) | 电压保护水平UP(KV) | 雷电冲击电流Iimp(KA 10/350µs) | 产品防护等级 |
B-MC25 | 255 | ≦2.0 | 25 | IP20 |
5 外形尺寸和参考接线图
